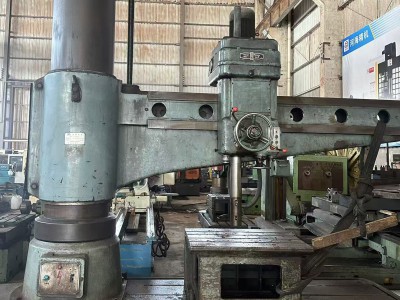

中捷Z3080×25摇臂钻床 2500跨距 大型钻孔攻丝摇臂钻

一、基础铭牌参数

品牌厂家：沈阳机床·中捷钻镗床厂

型号：Z3080×25

出厂年份：2010年12月

出厂编号：ZT1002892

机床类型：液压摇臂钻床

二、核心加工

1. 钻孔直径：80mm（钢材）

2. 摇臂跨距（主轴中心至立柱母线距离）：2500mm

3. 主轴锥孔：莫氏6号

4. 主轴行程：450mm

5. 主轴转速范围：16~1250r/min，共16级变速

6. 进给量范围：0.06~3.2mm/r，16级进给

7. 攻丝直径：M48

8. 镗孔直径：250mm

三、工作台与立柱

工作台尺寸：800×1000mm（方形T型槽工作台）

机床底座T型槽：纵向多条通用安装槽，可搭配方箱、平口钳、工装夹具

立柱直径：350mm

摇臂升降行程：1240mm

摇臂回转角度：360°全回转

四、电机与传动形式

主主轴电机：7.5KW

摇臂升降电机：1.5KW

液压夹紧电机：0.75KW

传动方式：机械齿轮变速+液压夹紧（立柱、摇臂、主轴箱液压锁紧）

自动化程度：半自动液压摇臂钻

五、整机外形与重量

整机外形尺寸：3800×1600×3400mm

整机净重：约12.5吨

六、功能与适用加工

可完成钻孔、扩孔、铰孔、锪孔、攻丝、镗孔等工序；广泛用于重型机械、矿山设备、风电壳体、法兰、箱体类零件多孔加工。
