一、基础整机参数

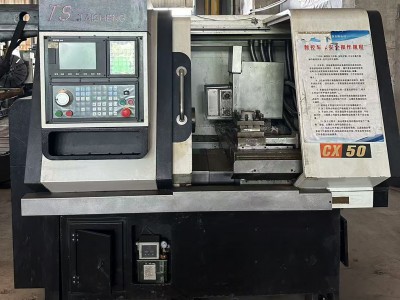

1. 设备型号：台盛TS CX50 斜床身数控车床
2. 品牌：TAISHENG（台盛）
3. 数控系统：新代SYNTEC 21TB 总线式数控系统
4. 电气电源：三相380V，50Hz，整机容量7.5KVA
5. 电气防护等级：IP54，断路器25A，熔断器6A
6. 机床布局：卧式45°斜床身结构
7. 机床类型：数控刀塔机（非排刀机）
二、核心切削加工规格
1. 床身上回转直径：500mm
2. 滑鞍上回转直径：320mm
3. 车削直径：480mm
4. 主轴通孔/棒料加工直径：52mm，主轴法兰A2-6
5. X轴行程：240mm；Z轴行程：620mm
6. 可加工工件长度：550mm
7. 重复定位精度：0.005mm，工件车削精度≤0.008mm
三、主轴系统参数
1. 主轴传动形式：皮带式主轴（非直联/齿轮头/电主轴）
2. 主轴转速区间：50–3500r/min，变频调速
3. 主电机类型：变频主轴电机；X/Z进给轴为伺服电机
4. 主轴电机功率：7.5KW（匹配整机7.5KVA容量）
四、卡盘与液压系统
1. 卡盘规格：8寸中空三爪卡盘
2. 卡盘驱动类型：液压卡盘（非手动/气动/电动）
3. 配套液压单元：独立液压站，同时供给卡盘、尾座锁紧
4. 冷却系统：外置切削液冷却循环系统
五、导轨、丝杠结构
1. 导轨类型：全硬轨（滑动淬火硬轨），无直线导轨、非两线一硬
2. 床身材质：整体铸钢斜床身，45°倾斜排屑设计
3. X轴滚珠丝杠：3210规格；Z轴滚珠丝杠：4010中置丝杆
4. 导轨润滑：全自动油脂集中润滑
六、传动与自动化属性
1. 整机传动方式：联合传动（伺服电机+滚珠丝杆机械传动+液压辅助传动）
2. 自动化程度：全自动数控程序控制，可批量自动化加工
3. X/Z轴快速移动速度：X轴12m/min，Z轴15m/min
七、整机物理参数
1. 整机净重：约3.2吨
2. 机床外形尺寸（长×宽×高）：2300×1350×1700mm
3. 地脚支撑：4处可调承重脚垫
八、适用加工场景
适配汽配零件、五金轴件、模具镶件、水暖阀门等盘类、轴类精密批量车削加工，可完成外圆、内孔、螺纹、倒角、切断复合切削。
