一、基础整机信息

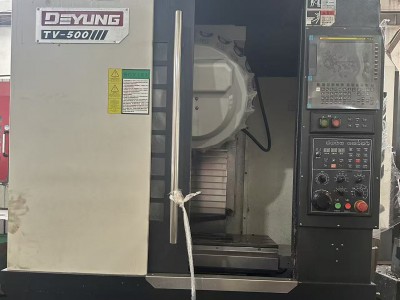

机型：德扬 TV500 数控钻攻中心
生产厂家：苏州德扬数控机械有限公司
出厂日期：2022年8月
电源规格：380V/50/60Hz
整机功率：20KVA
整机重量：2500KG
机床类型：立式高速钻攻中心
二、三轴行程参数
X轴行程：500mm
Y轴行程：400mm
Z轴行程：300mm
主轴鼻端至工作台距离：320mm
工作台尺寸：600×400mm
工作台T型槽：3条，槽宽14mm
工作台承重：350KG
三、主轴系统参数
主轴类型：直联式主轴
叨柄规格：BT30
主轴转速范围：100–12000r/min（标配）
主轴电机功率：7.5KW
主轴锥度：BT30
传动方式：电机+直联传动
四、叨库与换叨参数
叨库形式：圆盘式太阳叨库（斗笠圆盘叨库）
叨位数量：21把叨位
换叨方式：圆盘无机械手回转换叨
单次换叨时间：1.2s
叨具直径：70mm（相邻空叨）；50mm（满叨）
叨具长度：200mm
五、导轨、进给与精度
导轨类型：三轴全线性导轨（三线轨）
三轴快速进给速度：X/Y轴：48m/min Z轴：36m/min
切削进给速度：1–15m/min
定位精度：0.005mm
重复定位精度：0.003mm
精密等级：高精度级
六、数控系统配置
系统型号：发那科0i-MF Plus（FANUC 0i-MF Plus）
支持功能：四轴联动、刚性攻丝、高速高精、程序存储、模具/零件铣钻镗攻丝循环
七、外形尺寸适用属性
整机外形尺寸（长×宽×高）：1650×1700×2200mm
自动化程度：全自动数控
加工形式：铣、钻、攻丝、镗、倒角、雕刻一体
适用行业：3C数码、铝合金压铸件、通讯壳体、新能源零件、模具镶件、五金精密小件
传动归类：电机+机械联合传动
八、核心配套属性
冷却方式：主轴中心出水+外冷喷淋
润滑系统：全自动容积式油脂润滑
排屑：内置螺旋排屑槽（可选外接排屑机）
